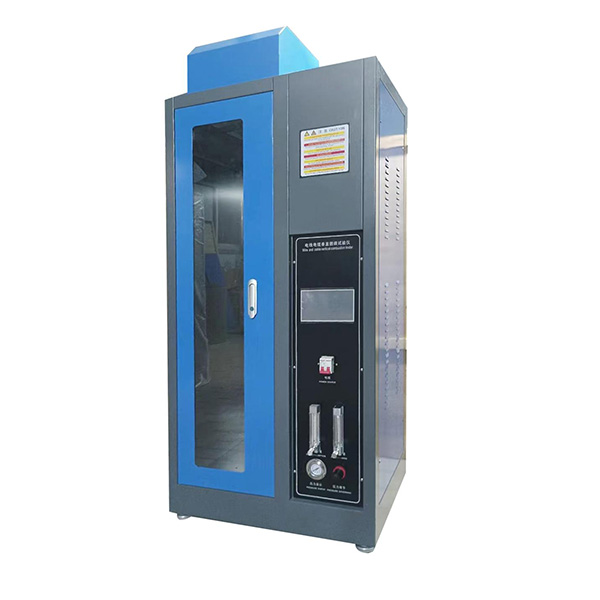

DJC-2觸屏單根電線電纜燃燒試驗儀

分類： ,
訂購熱線:18046321714

描述



一、?產品介紹

單根電線電纜垂直燃燒試驗是采用規定尺寸的本生燈 (Bunsen burner) 和特定燃氣源 ( 丙烷 ) ，按一定的火焰高度和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。



二、?適用范圍

單根電線電纜垂直燃燒試驗儀主要針對導體直徑大于0.8mm或截面積不小于0.5mm2)的單根電線電纜的阻燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生 產和質檢部門。該款采用了GB18380.11-2022中的結構設計外型尺寸72*58*168（長寬高） ?體重95KG GB18380.12-2022附錄B中關于空氣混合結構部分的推薦的產品結構，細節上也完全滿足質檢單位驗收需求。

三、?執行標準

GB/T18380.1-2022、GB/T18380.11-2022、GB/T18380.12-2022、

GB/T18380.21-2022、GB/T18380.22-2022

適用標準 ：IEC60332 、 GB/T19666-2005、 ?GB12972 、 GB13033 、 ?MT818、MT386、ISO5656

四、?產品特點

  • 七寸全彩可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能。
  • 自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃氣 。
  • 啟動時可選擇是否自動點火;啟動、停止、燃氣、計時、點火、保存、保存、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗。
  • 計時按鈕配合PLC自動記錄儲存燃燒耗時間 。
  • 采用新國標規定的雙層箱體設計。

五、?產品參數



型號DJC-2
燃燒器內徑Φ12mm ± 0.5mm
試驗傾角45°(試樣橫梁可前后移動，根據試樣粗細調節與本生燈的位置)
火焰高度20mm?±2mm?到190mm±1mm可調
施焰時間0-999.9s±0.1s可調
燃燒氣體95% 丙烷氣( 一般情況可采用液化石油氣代替 )
燃氣采用高純度丙烷氣或石油液化氣
空氣500w小型空壓機（注：氣源和鏈接頭用戶自備）
被試驗電線電纜長度600±25mm
被試驗電線電纜外徑導體直徑大于0.8mm或截面積大于0.5mm2
試驗環境本裝置應安放在不通風且溫度為（23±10）℃的環境中進行試驗
電源電壓220V/50Hz
燃氣流量分辨率≤10ml/min。
空氣流量分辨率≤0.2L/min。
箱體材料鋼板靜電噴涂
設備外形尺寸720mm×580mm×1680mm（長×寬×高）




火焰校準裝置

標準推薦兩種火焰校準方式：

（1）火焰內焰50～60mm，外焰170～190 mm 。

(2)10g銅頭從100℃升溫到700℃時間為46s±6S

如果用戶采用第二種方式驗證火焰，則需選配火焰校準裝置。前期采購暫不考慮火焰校準方式，后期如有需要可再加配。



荷重裝置可選配常用的荷重裝置一套：7.5N ?12.5N ?20N ?30N
